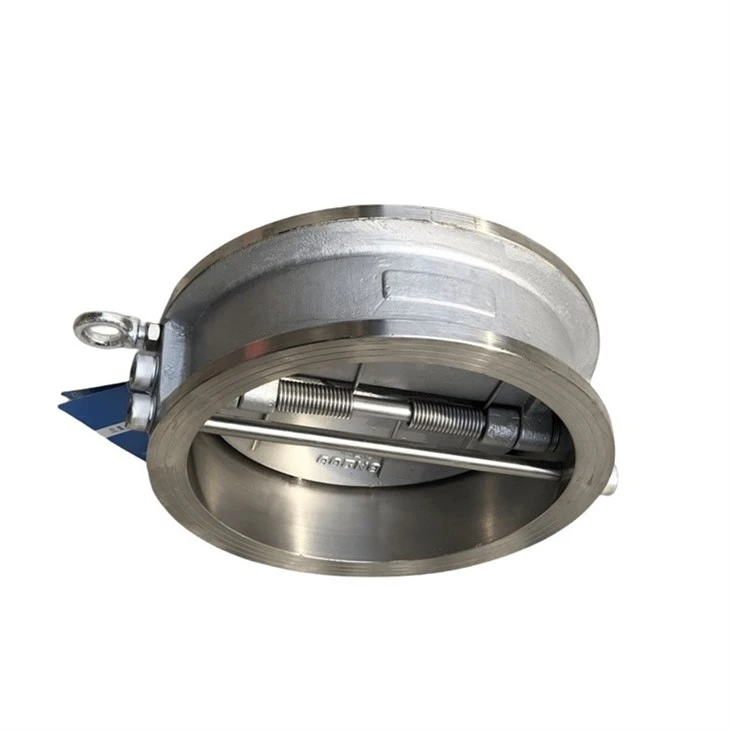

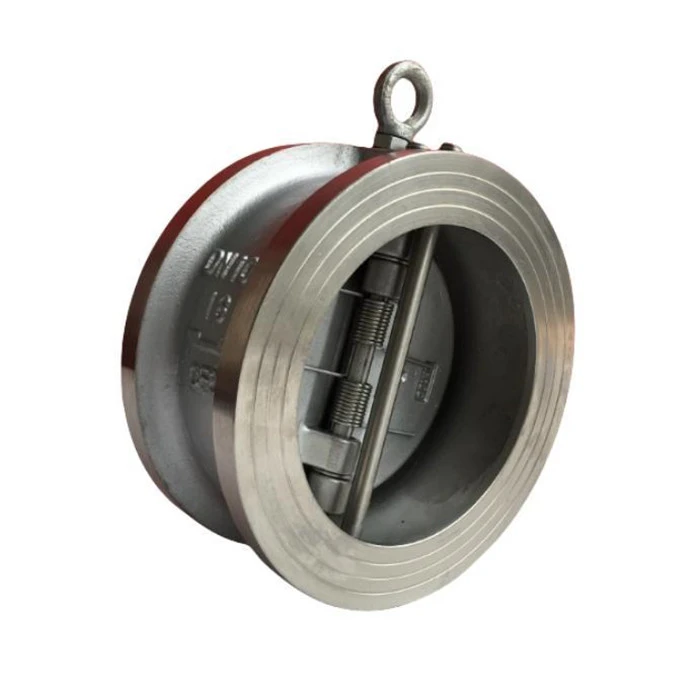

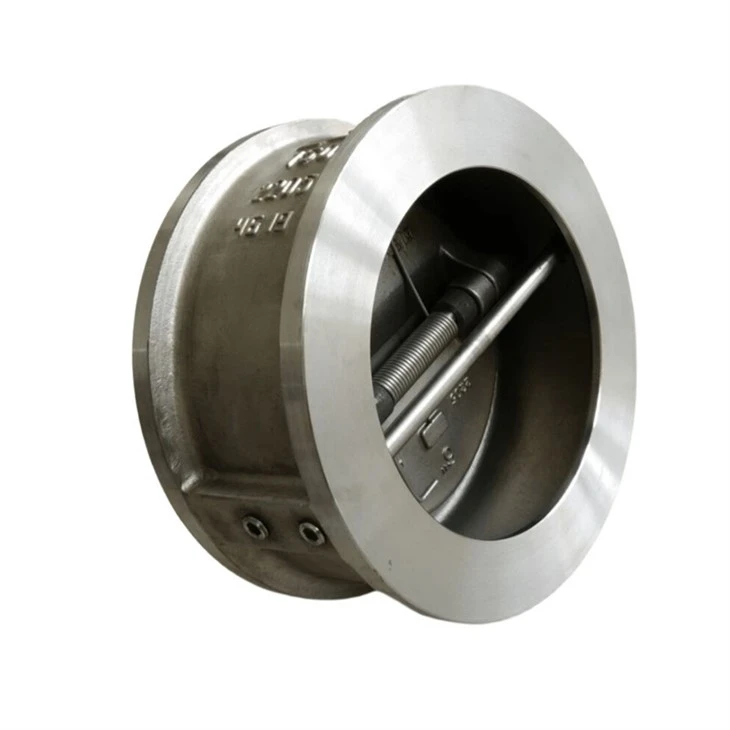

Nerūsējošā tērauda tauriņa pretvārsts

Produkta nosaukums: Nerūsējošā tērauda droseļvārsts
Modelis: DH77X-10/16P
Izmēri: DN40-DN1000
Savienojuma metode: vafele
Darba spiediens: PN16,PN10,150LB,5K,10K
Temperatūras diapazons: -10 grādi -100 grādi
Pārklājums: Fusion Bonded Epoksīda pārklājums saskaņā ar ANSI/AWWA C550





Nerūsējošā tērauda droseļvārsts ir arī šūpošanās pretvārsts, taču tas ir dubultdisku vārsts, kas aizveras atsperes iedarbībā. No apakšas uz augšu šķidrums atver vārsta disku. Vārstam ir vienkārša struktūra, un tas ir nostiprināts starp diviem atlokiem ar nelielu kopējo izmēru un vieglu svaru.

Nerūsējošā tērauda droseļvārstam ir divi atsperes D veida diski, kas novietoti uz ribu vārpstas pāri vārsta cauruma caurumam. Šī struktūra saīsina attālumu, kādā pārvietojas vārsta diska smaguma centrs. Salīdzinot ar tāda paša izmēra viena diska pretvārstiem, šī struktūra samazina arī vārsta diska svaru par 50%. Pateicoties atsperes slodzei, šis vārsts ļoti ātri reaģē uz pretplūsmu.









1. Nerūsējošā tērauda pretvārstu dubultdisku vieglā konstrukcija padara sēdekļa blīvējumu un darbību efektīvāku.
2. Nerūsējošā tērauda pretvārstu garās sviras atsperes funkcija ļauj vārsta diskam atvērt un aizvērt bez berzes, un atspere neatkarīgi darbojas, lai aizvērtu vārsta disku (DN150 un augstāks).
3. Nerūsējošā tērauda droseļvārsta eņģes atbalsta uzmava samazina berzi un samazina ūdens āmura parādību, ja to aptur neatkarīgs vārsta disks (lielāks diametrs).
4. Salīdzinot ar parastajiem pagrieziena pretvārstiem, nerūsējošā tērauda pretvārstiem ir izturīgāka, vieglāka, mazāka, efektīvāka un lētāka struktūra. Šis vārsts atbilst API 594 standartiem. Lielākajai daļai izmēru šī vārsta konstrukcijas garums ir tikai 1/4 no parastā vārsta garuma, un tā svars ir 15% līdz 20% no parastā vārsta svara. Tāpēc tas ir arī lētāks nekā šūpoles pretvārsts. To ir arī vieglāk uzstādīt.
5. Nerūsējošā tērauda droseļvārstam ir arī īpašas konstrukcijas iezīmes, kas padara to par augstas veiktspējas trieciena pretvārstu. Šīs funkcijas ietver atvēršanu bez tīrīšanas, lielāko daļu vārstu izmēru, kas aprīkoti ar neatkarīgām atsperu konstrukcijām un neatkarīgu disku atbalsta sistēmu. Dažas no šīm funkcijām nepieder pretvārstiem. Dubultā diska tauriņa pretvārsts var būt arī konstruēts kā pacelta auss tipa, dubultā atloka pagarinātā vārsta korpuss.
