Dubultā atloka pretvārsts

Produkta nosaukums: Dubultā atloka pretvārsts
Modelis: DH77X-10/16T
Izmēri: DN40-DN1000
Savienojuma metode: vafele
Darba spiediens: PN16,PN10,150LB,5K,10K
Temperatūras diapazons: -10 grādi -100 grādi
Pārklājums: Fusion Bonded Epoksīda pārklājums saskaņā ar ANSI/AWWA C550

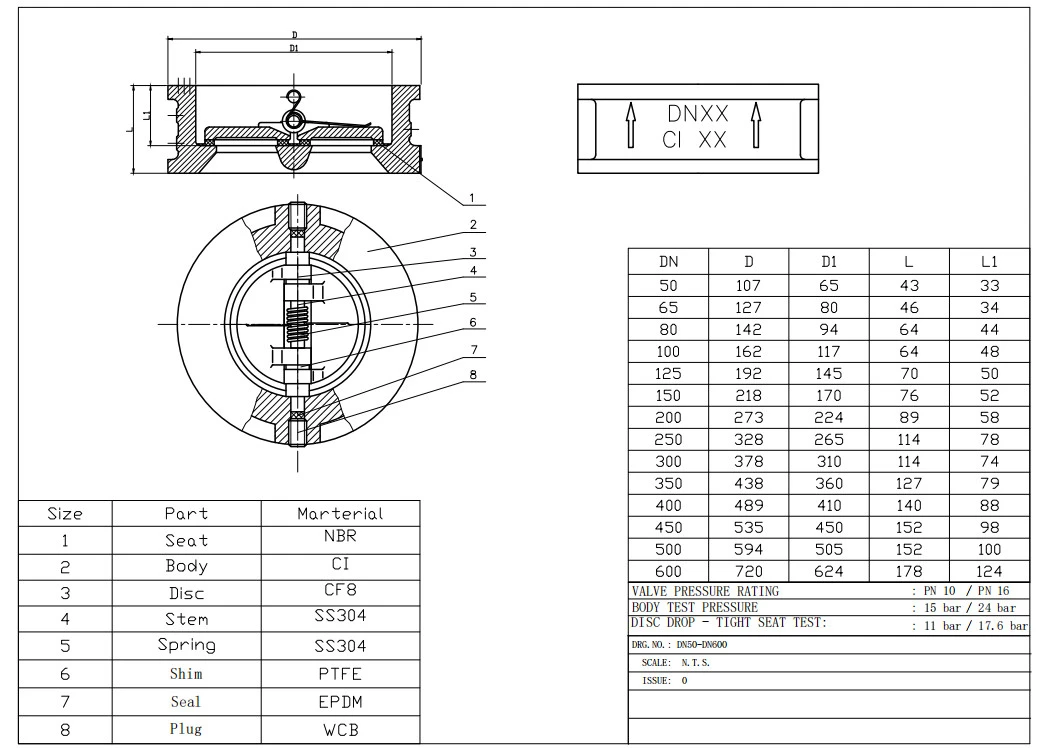

Tauriņu pretvārstu konstrukcijas shēma ir ļoti vienkārša, un, salīdzinot ar citiem pretvārstiem, arī to konstrukcijas garums ir ļoti īss. Tauriņa pretvārsts, kas pazīstams arī kā tauriņa pretvārsts, ir savienots vafeļu stilā. Vārsta plāksne sastāv no divām pusloku tauriņu plāksnēm, kuras savieno vārsta kāts un piespiedu kārtā atiestata ar atsperēm. Tauriņa pretvārsta darbības princips ir šāds: kad vide plūst caur vārsta korpusa kanālu, barotnes spiediens ir lielāks par atsperes spēku, un tiek atspiestas divas tauriņa plāksnes, vārsts atveras un vide plūst; Kad vide pārstāj plūst atsperes spēka dēļ, abas tauriņu plāksnes ir spiestas atiestatīt, un vārsts aizveras, lai vide neplūst atpakaļ. Tauriņa pretvārsta struktūras diagramma Tauriņa pretvārsts, kas pazīstams arī kā dubultdisku dubultdisku pretvārsts, tā blīvējuma virsmu var izgatavot no nodilumizturīga materiāla vai izklāta ar gumiju, ar plašu pielietojumu klāstu un uzticamu blīvējumu. Tauriņu pretvārsti ir automātiskie vārsti, kuriem nav nepieciešama manuāla darbība. Šāda veida vārstus parasti izmanto tīriem cauruļvadiem, kā arī rūpnieciskiem, vides, ūdens attīrīšanas un augstceltņu santehnikai, lai novērstu vidējas atpakaļplūsmas. Novērst vides apgriezto plūsmu.









1. Mazs izmērs, viegls svars un kompakta struktūra.

2. Paļaujieties uz atsperes griezes momentu, lai tas ātri aizvērtos pats par sevi.

3. Var uzstādīt gan uz horizontāliem, gan vertikāliem cauruļvadiem.

4. Droša un uzticama veiktspēja ar labu prettraucējumu veiktspēju.

5. Līnijas blīvējums ar labāku blīvējuma veiktspēju var sasniegt nulles noplūdi statiskā spiedienā.

6. Līmes izturība starp gumiju un vārsta korpusu ir augsta, kas var efektīvi novērst vārsta ligzdas nokrišanu lietošanas laikā.

7. Vārsta korpusa augšējie un apakšējie atloki un iekšējās sienas ir apstrādātas ar cietās plēves pretrūsas eļļu, lai izvairītos no krāsas plēves bojājumiem gumijas vulkanizācijas procesa laikā pēc izsmidzināšanas, kā arī gumijas vārsta ligzdas novecošanās, ko izraisa sekundārā iedarbība. augsta temperatūra.

8. Vārsta korpuss ir izgatavots no epoksīdsveķu pulvera, ar spēcīgu adhēziju un augstu triecienizturību.

9. Augšējie un apakšējie atloki ir noslēgti ar ūdensvadiem, lai nodrošinātu labāku blīvēšanas veiktspēju.
