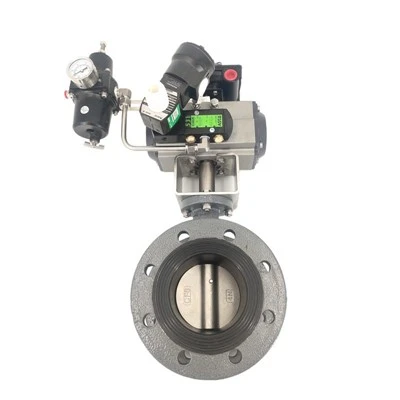

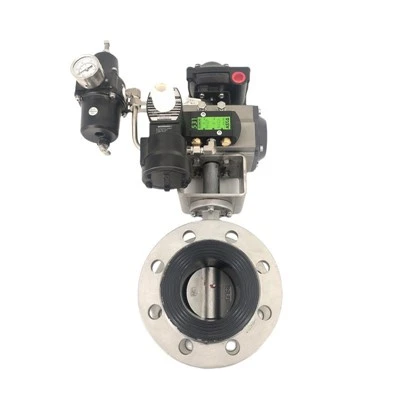

Pneimatiskais tauriņvārsts
Kas ir pneimatiskais tauriņvārsts?
Pneimatiskais droseļvārsts ir vārsta veids, kas izmanto gaisa spiedienu, lai kontrolētu šķidrumu plūsmu caur cauruli vai cauruli. Tas sastāv no diska vai plāksnes, kas griežas ap centrālo asi, lai kontrolētu šķidruma daudzumu, kas iet caur vārstu. Vārstu parasti darbina ar pneimatisko izpildmehānismu, kas atver vai aizver vārstu, pamatojoties uz gaisa spiediena izmaiņām.
Pneimatiskā tauriņvārsta priekšrocības
Ātra un vienkārša darbība
Pneimatiskos droseļvārstus var ātri un viegli atvērt vai aizvērt, vienkārši pagriežot rokturi vai nospiežot pogu. Tas padara tos ideāli piemērotus lietojumiem, kur ātrs reakcijas laiks ir kritisks, piemēram, ārkārtas situācijās.
Zema apkope
Pneimatiskajiem droseļvārstiem ir mazāk detaļu nekā lielākajai daļai citu vārstu veidu, tāpēc tiem ir nepieciešama mazāka apkope, un tiem ir mazāka kļūmes iespējamība. Tie ir arī mazāk uzņēmīgi pret nodilumu, koroziju un noplūdēm.
Vienkāršs dizains
Pneimatiskajiem droseļvārstiem ir vienkāršs dizains, tāpēc tos ir viegli uzstādīt un integrēt esošajās sistēmās. Tie arī aizņem mazāk vietas nekā cita veida vārsti, padarot tos ideāli piemērotus lietojumiem, kur vieta ir ierobežota.
Ierobežojuma slēdža iespējas
Pneimatiskie droseļvārsti var būt aprīkoti ar gala slēdžiem, kas nodrošina atgriezenisko saiti par vārsta stāvokli, ļaujot labāk kontrolēt procesu un automatizēt.
Kāpēc izvēlēties mūs?
Augstas kvalitātes
Mūsu produkti tiek ražoti vai izpildīti pēc ļoti augstiem standartiem, izmantojot vislabākos materiālus un ražošanas procesus.
24h tiešsaistes pakalpojums
Mēs cenšamies atbildēt uz visām bažām 24 stundu laikā, un mūsu komandas vienmēr ir jūsu rīcībā jebkurā ārkārtas situācijā.
Kvalitātes kontrole
Mums ir profesionāls personāls, kas pārrauga ražošanas procesu, pārbauda produktus un nodrošina, ka galaprodukts atbilst nepieciešamajiem kvalitātes līmeņa standartiem, vadlīnijām un specifikācijām.
Bagātīga pieredze
Pateicoties stingrai kvalitātes kontrolei un uzmanīgai klientu apkalpošanai, mūsu pieredzējušie darbinieki vienmēr ir pieejami, lai apspriestu jūsu prasības un nodrošinātu pilnīgu klientu apmierinātību.

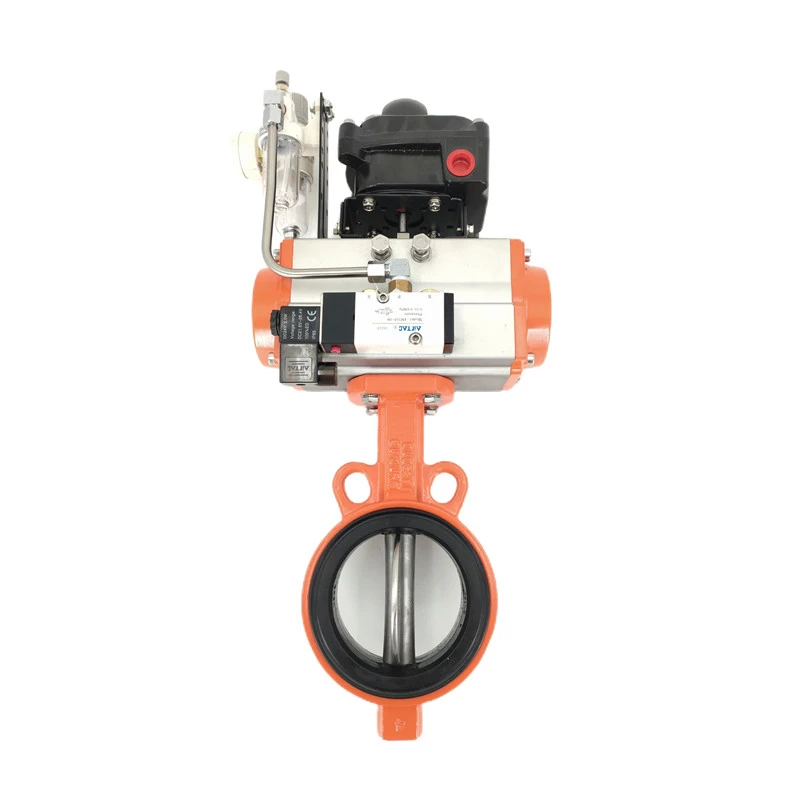

Vafeļu stila droseļvārsts
Vafeļu tipa droseļvārsts ir visizplatītākais droseļvārsta veids, ko izmanto lielākajā daļā lietojumu. Šis vārsts ir ievietots starp diviem atlokiem, padarot to viegli uzstādāmu starp caurulēm. Vārsta disks ir novietots cauruļvada centrā, un to var atvērt vai aizvērt, veicot izpildmehānisma ceturtdaļu apgrieziena. Šāda veida vārsti tiek izmantoti vidēja spiediena un zemas temperatūras lietojumos.
Izciļņa tipa droseļvārsts
Izciļņu tipa droseļvārsti pēc konstrukcijas ir līdzīgi vafeļu tipa vārstiem, taču tiem ir uzgaļi uz vārsta korpusa, ko var izmantot, lai nostiprinātu vārstu pie cauruļvada. Šie izciļņi ir vītņoti, un vārsta pievienošanai cauruļvadam tiek izmantotas skrūves. Izciļņu tipa vārstus izmanto augstspiediena lietojumos, un to uzstādīšanai ir nepieciešams mazāk vietas nekā vafeļu tipa vārstiem.
Atloku droseļvārsts
Atloku droseļvārsts ir līdzīgs vafeļu tipa vārstam, taču tam abās pusēs ir atloki, kurus var pieskrūvēt cauruļvadam. Šāda veida vārstus izmanto augstspiediena un augstas temperatūras lietojumos, kur vārsts ir droši jāpiestiprina pie cauruļvada.
Augstas veiktspējas droseļvārsts
Augstas veiktspējas droseļvārsti ir paredzēti prasīgākiem lietojumiem, kur nepieciešama cieša slēgšana. Šajos vārstos tiek izmantoti metāla sēdekļi, nevis elastomēri, un tie var izturēt augstāku temperatūru un spiedienu nekā standarta droseļvārsti. Augstas veiktspējas droseļvārsti tiek izmantoti tādās nozarēs kā elektroenerģijas ražošana, nafta un ķīmiskā pārstrāde.
Pneimatiskā tauriņvārsta materiāls
Pneimatiskajiem droseļvārstiem izmantotais materiāls atšķiras atkarībā no konkrētā pielietojuma. Parasti droseļvārstu korpusi ir izgatavoti no čuguna, kaļamā čuguna, oglekļa tērauda, nerūsējošā tērauda vai plastmasas. Sēdekļa un diska blīvējuma materiāli var ietvert epdm, nbr, ptfe, metālu vai šo materiālu kombinācijas. Materiāla izvēli ietekmē tādi faktori kā temperatūra, spiediens, vide, kodīga vide un higiēnas prasības.
Pneimatiskā tauriņvārsta pielietojums
Ķīmiskā rūpniecība
Pneimatiskie droseļvārsti tiek plaši izmantoti ķīmiskajā rūpniecībā, lai kontrolētu ķīmisko vielu un šķīdinātāju plūsmu. Šajos lietojumos vārstus izmanto, lai novērstu ķīmisko vielu noplūdi vai plūsmu nepareizā virzienā, kas var izraisīt nopietnas problēmas, piemēram, piesārņojumu vai negadījumus.
Farmācijas nozares
Pneimatiskie droseļvārsti tiek izmantoti arī farmācijas rūpniecībā, lai kontrolētu šķidrumu un gāzu plūsmu dažādos procesos. Šajos lietojumos vārstus izmanto, lai uzturētu stingrus sanitāros apstākļus un novērstu jebkādu produktu piesārņošanu.
Pārtikas un dzērienu rūpniecība
Pneimatiskie droseļvārsti tiek plaši izmantoti pārtikas un dzērienu rūpniecībā, lai kontrolētu šķidrumu plūsmu dažādos procesos, piemēram, sajaukšanā, iesaiņošanā un tīrīšanā. Šie vārsti ir izstrādāti, lai atbilstu stingrajiem sanitārajiem standartiem, kas nepieciešami šajās nozarēs.
HVAC nozares
Pneimatiskie droseļvārsti tiek izmantoti hvac (apkures, ventilācijas un gaisa kondicionēšanas) sistēmās, lai regulētu gaisa un ūdens plūsmu. Šajos lietojumos vārstus izmanto, lai kontrolētu temperatūru un mitruma līmeni dažādās ēkas zonās.
Ūdens attīrīšanas iekārtas
Pneimatiskie droseļvārsti tiek izmantoti ūdens attīrīšanas iekārtās, lai kontrolētu ūdens un ķīmisko vielu plūsmu dažādos procesos, piemēram, filtrēšanā, dezinfekcijā un sedimentācijā. Šie vārsti ir paredzēti, lai izturētu korozīvu vidi un nodrošinātu uzticamu darbību.
Naftas un gāzes rūpniecība
Pneimatiskie droseļvārsti tiek izmantoti naftas un gāzes rūpniecībā, lai kontrolētu šķidrumu un gāzu plūsmu dažādos procesos, piemēram, urbšanā, rafinēšanā un transportēšanā. Šie vārsti ir paredzēti, lai izturētu augstu spiedienu un temperatūru un nodrošinātu drošu un uzticamu darbību.
Vārsta atvēršana
Lai atvērtu vārstu, izpildmehānisms saņem signālu no vadības sistēmas, kas pēc tam pieliek gaisa spiedienu uz cilindru. Cilindrs šo spiedienu pārvērš lineārā kustībā, kas spiežas pret vārsta kātu, liekot diskam griezties pulksteņrādītāja virzienā, un tādējādi vārsts tiek atvērts.
Plūsmas regulēšana
Kad vārsts ir atvērts, tas regulē plūsmu, kontrolējot diska leņķi. Disku var pagriezt līdz 90 grādiem, lai pilnībā atvērtu vai pilnībā aizvērtu vārstu, vai jebkurā pozīcijā starp tām, lai nodrošinātu regulētu plūsmu.
Plūsmas virzīšana
Vārsta disku var konstruēt tā, lai virzītu šķidruma plūsmu caur cauruļvadu. Piemēram, disku var veidot tā, lai nodrošinātu, ka plūsma tiek virzīta no vienas vārsta malas uz otru, samazinot turbulenci un samazinot plūsmas ietekmi uz cauruļvadu.
Vārsta aizvēršana
Lai aizvērtu vārstu, pneimatiskais izpildmehānisms saņem citu signālu, kas pēc tam samazina gaisa spiedienu cilindrā. Atspere izpildmehānisma iekšpusē nospiež vārsta kātu atpakaļ tā sākotnējā stāvoklī, liekot diskam griezties pretēji pulksteņrādītāja virzienam, tādējādi aizverot vārstu.
Uzraudzība
Papildus šķidruma plūsmas regulēšanai vārsts var arī nodrošināt atgriezenisko saiti vadības sistēmai par procesa apstākļiem. Piemēram, tas var norādīt vārsta stāvokli, spiedienu cauruļvadā un temperatūru.
Pneimatiskā tauriņvārsta sastāvdaļas
Ķermenis
Vārsta korpuss ir ārējais apvalks, kurā atrodas pārējās sastāvdaļas. Tas parasti ir izgatavots no čuguna, nerūsējošā tērauda vai plastmasas atkarībā no pielietojuma.
Disks
Disks ir plakana, apļveida sastāvdaļa, kas regulē šķidrumu, gāzu un vircu plūsmu. Tas parasti ir izgatavots no metāla vai sintētiskiem materiāliem, piemēram, ptfe vai epdm.
Stublājs
Kāts ir sastāvdaļa, kas savieno disku ar izpildmehānismu. Tas kontrolē diska kustību, un tas var būt paredzēts dažādiem darbības apstākļiem, piemēram, augstam spiedienam vai augstai temperatūrai.
Izpildmehānisms
Izpildmehānisms ir vārsta sastāvdaļa, kas kontrolē diska atvēršanu un aizvēršanu. To parasti darbina saspiests gaiss vai gāze, un to var darbināt attālināti vai manuāli.
Roņi
Blīves ir sastāvdaļas, kas novērš noplūdi ap vārstu. Tie parasti ir izgatavoti no gumijas vai citiem elastomēriem un ir paredzēti, lai izturētu konkrēto šķidrumu vai gāzi, kas plūst caur vārstu.
Gultņi
Gultņi ir sastāvdaļas, kas atbalsta kātu un disku un ļauj tiem vienmērīgi griezties. Tie parasti ir izgatavoti no metāla vai plastmasas un ir paredzēti zemai berzei, lai samazinātu nodilumu.
Pneimatiskā tauriņvārsta apkope
Regulāri pārbaudiet vārstu ligzdas
Vārsta ligzdas ir atbildīgas par vārsta blīvēšanu un noplūdes novēršanu. Ja vārstu ligzdas tiek bojātas vai nodilušas, var rasties noplūdes. Lai novērstu noplūdes, ir svarīgi regulāri pārbaudīt vārstu ligzdu nodilumu.
Ieeļļojiet vārstu
Pneimatiskā droseļvārsta eļļošana palīdz novērst koroziju un samazina kustīgo daļu nodilumu. Izmantojiet augstas kvalitātes smērvielu, kas ir saderīga ar vārsta materiālu.
Pārbaudiet izpildmehānismu
Izpildmehānisms ir atbildīgs par vārsta atvēršanu un aizvēršanu. Regulāri pārbaudiet, vai izpildmehānismā nav bojājumu vai nodiluma pazīmju. Regulāri pārbaudot tā darbību, pārliecinieties, ka izpildmehānisms darbojas pareizi.
Notīriet vārsta korpusu
Ir svarīgi regulāri tīrīt vārsta korpusu, lai novērstu nogulšņu vai gružu uzkrāšanos. Vārsta korpusa tīrīšanai izmantojiet maigu mazgāšanas līdzekli un ūdeni.
Pārbaudiet gaisa padevi
Gaisa padeve ir būtiska pneimatiskā droseļvārsta darbībai. Pārliecinieties, vai gaisa padeve ir tīra un sausa un vai spiediens ir ieteicamajā diapazonā.
Pārbaudiet vārstu
Ir svarīgi regulāri pārbaudīt pneimatisko droseļvārstu, lai pārliecinātos, ka tas darbojas pareizi. Pārbaudiet vārstu vismaz reizi gadā, lai pārliecinātos, ka tas darbojas pareizi.
Uzstādīšana
Ir svarīgi nodrošināt, lai vārsts būtu pareizi uzstādīts. Vārsts jāuzstāda tīrā un sausā vidē, un to nedrīkst pakļaut ekstremālām temperatūrām, saules gaismai vai kodīgām/netīrām gāzēm.
Darbības vide
Darbības videi jābūt brīvai no jebkādiem šķēršļiem, gružiem vai citiem materiāliem, kas var traucēt vārsta vienmērīgu darbību. Turklāt vārstus nedrīkst pakļaut augstam spiedienam, pēkšņām spiediena izmaiņām vai lieliem plūsmas ātrumiem, jo tas var sabojāt vārstu.
Regulāra apkope
Regulāra vārsta apkope ir būtiska tā vienmērīgai darbībai un ilgam kalpošanas laikam. Vārsts periodiski jātīra un jāieeļļo, un visas nolietotās vai bojātās daļas nekavējoties jānomaina.
Drošības aprīkojums
Vienmēr pārliecinieties, ka operatori valkā atbilstošu drošības aprīkojumu, strādājot ar vārstu un to darbinot. Tas var ietvert cimdus, acu/ausu aizsargus un elpceļu maskas, lai novērstu jebkādas traumas vai bīstamu daļiņu iedarbību.
Avārijas izslēgšana
Vārstam jābūt aprīkotam ar avārijas izslēgšanas mehānismu, ko var aktivizēt jebkuras darbības traucējumu vai avārijas gadījumā. Šis mehānisms nodrošina, ka vārsts aizveras automātiski, novēršot sistēmas bojājumus.
Vārsta izmērs un tips
Pirmā lieta, kas jums jādara, ir noteikt vajadzīgā droseļvārsta izmēru un veidu. Apsveriet apstrādājamā materiāla plūsmas ātrumu, spiedienu un temperatūru, kā arī caurules izmēru un savienojuma veidu. Tauriņu vārsti ir dažādu izmēru, sākot no dažām collām līdz vairākām pēdām diametrā. Visizplatītākie droseļvārstu veidi ir vafeļu, izciļņu un atloku vārsti.
Materiāls
Izvēlieties vārsta materiālu, kas ir saderīgs ar apstrādājamo materiālu. Parastie materiāli ir nerūsējošais tērauds, oglekļa tērauds, čuguns un plastmasa. Materiāla izvēli var ietekmēt tādi faktori kā temperatūra, spiediens un materiāla ķīmiskais sastāvs.
Vārsta izpildmehānisms
Pneimatiskais izpildmehānisms ir viena no populārākajām droseļvārstu iespējām. Tas izmanto saspiestu gaisu, lai atvērtu un aizvērtu vārstu, padarot to ideāli piemērotu automatizētiem procesiem. Apsveriet nepieciešamo izpildmehānisma izmēru un veidu, lai nodrošinātu pareizu vārsta darbību. Pievadi ir pieejami dažādos izmēros, sākot no maziem līdz lieliem, un tie var būt divkāršas darbības vai atsperes atgriešanās.
Griezes momenta prasības
Vēl viens būtisks apsvērums ir vārsta atvēršanai un aizvēršanai nepieciešamais griezes moments. Pārliecinieties, ka esat izvēlējies vārstu ar pietiekamu griezes momentu, lai nodrošinātu nepieciešamo spiedienu un plūsmas ātrumu. Nepietiekams griezes moments var novest pie tā, ka vārsts nevar pilnībā aizvērties, izraisot noplūdi, savukārt pārmērīgs griezes moments var izraisīt vārsta vai izpildmehānisma mehāniskus bojājumus.
Sertifikācija un atbilstība
Pārbaudiet, vai vārsts atbilst attiecīgajiem nozares standartiem, piemēram, Amerikas naftas institūta (api) vai starptautiskās standartu organizācijas (iso) standartiem. Meklējiet sertifikācijas zīmes, lai nodrošinātu, ka vārsts atbilst šiem standartiem un spēj izturēt konkrētos materiālus un apstākļus, kādos tas tiks izmantots.
Apkope un remonts
Izvēlieties vārstu, kuru ir viegli uzturēt un remontēt. Vārstam jābūt vienkāršām, pieejamām daļām, kuras bojājumu vai nodiluma gadījumā var viegli nomainīt. Ja iespējams, meklējiet vārstus, kuriem ir ilgs kalpošanas laiks un kuriem nepieciešama minimāla apkope.
Kā uzstādīt pneimatisko droseļvārstu
Sagatavojiet materiālus
Pirms pneimatiskā droseļvārsta uzstādīšanas pārliecinieties, ka jums ir visi nepieciešamie instrumenti un materiāli. Tas ietver pneimatisko droseļvārstu, montāžas aparatūru un visas nepieciešamās līmvielas vai stiprinājumus. Ir svarīgi pārbaudīt ražotāja ieteikumus par konkrētiem instrumentiem un materiāliem, jo tie var atšķirties atkarībā no pneimatiskā droseļvārsta veida un markas.
Atrodiet uzstādīšanas zonu
Nosakiet vietu, kur tiks uzstādīts pneimatiskais droseļvārsts, un pārliecinieties, ka vieta ir tīra un brīva no gružiem. Ja pneimatiskais droseļvārsts tiek uzstādīts caurulē, pārliecinieties, ka caurule ir tīra un bez jebkādiem šķēršļiem vai aizsprostojumiem.
Samontējiet pneimatisko droseļvārstu
Samontējiet pneimatisko droseļvārstu, izlīdzinot vārsta korpusu, motora pārsegu un sēdekļus. Uzskrūvējiet pārsegu uz vārsta korpusa un pārliecinieties, vai pārsegs ir droši piestiprināts. Izlīdziniet vārsta korpusa ligzdas un ievietojiet cauruli vai savienotājelementus vārsta korpusā.
Uzstādiet pneimatisko droseļvārstu
Uzstādiet pneimatisko droseļvārstu, izlīdzinot to ar cauruli vai veidgabaliem un novietojot to vajadzīgajā vietā. Piespiediet pneimatisko droseļvārstu, lai novietotu sēdekļus, un pārliecinieties, ka vārsts ir pareizi novietots. Izmantojiet nepieciešamo līmi vai stiprinājumus, lai nostiprinātu pneimatisko droseļvārstu vietā, un pārliecinieties, vai vārsts ir līdzens un stabils.
Darbības princips Pneimatiskais droseļvārsts
Pneimatiskais droseļvārsts ir manuāli darbināms vārsts, kas izmanto pneimatisko izpildmehānismu, lai kontrolētu šķidruma plūsmu caur cauruli vai sistēmu. Tas parasti sastāv no vārsta korpusa, roktura, pārsega un pneimatiskā pievada. Vārsta korpuss ir cilindrisks apvalks, kurā atrodas vārsta mehānisms, un rokturis ir ķīļveida sastāvdaļa, ko izmanto, lai atvērtu un aizvērtu vārstu. . Motora pārsegs ir uzmavai līdzīga sastāvdaļa, kas atrodas virs vārsta korpusa un veido blīvi starp vārsta korpusu un cauruli vai veidgabaliem. Pneimatiskais izpildmehānisms ir cilindriska sastāvdaļa, kas ir piestiprināta pie vārsta korpusa un satur virzuli, ko aktivizē saspiests gaiss.
