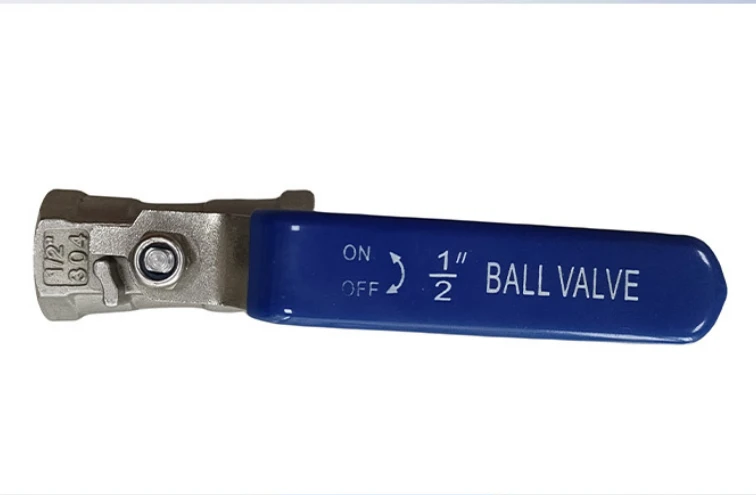

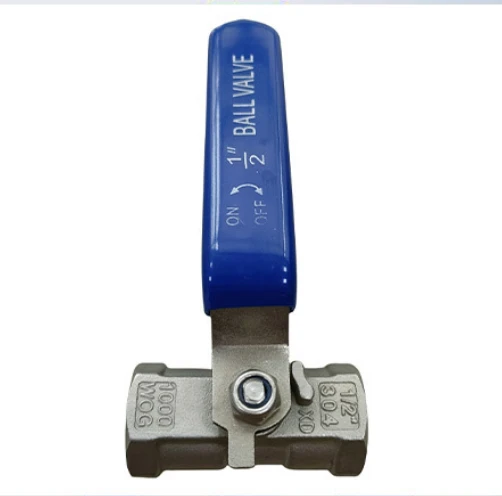

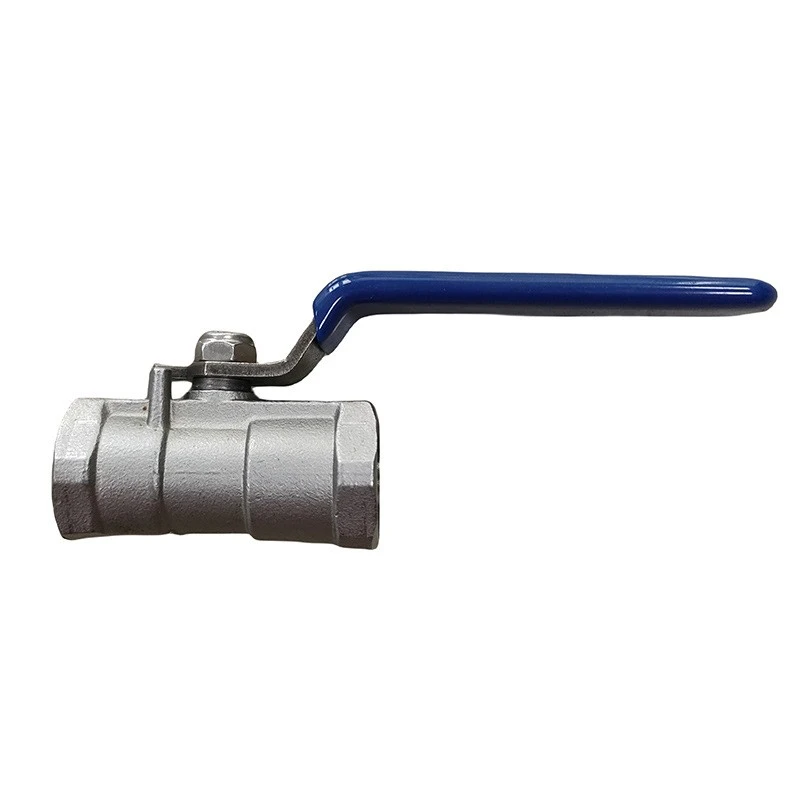

Viengabala vītņots lodveida vārsts



Viengabala vītņots lodveida vārsts ir parasts rūpnieciskais vārsts, ko galvenokārt izmanto šķidrumu nogriešanai un kontrolei cauruļvadu sistēmās. Tam ir kompaktas struktūras īpašības, labs blīvējums un viegla darbība.



Šāda veida vārsta "viens{0}}gabals" attiecas uz vārsta korpusu, kas ir kalts kā vesels, ar augstu izturību un nav viegli noplūst; Termins “vītne” norāda, ka tā savienojuma metode ir iekšējās vītnes saskarne (piemēram, G, NPT un citi standarti), ko ir viegli uzstādīt maza-diametra cauruļvados un kas ir piemērota dažādām vides vidēm, piemēram, ūdenim, eļļai un gāzei.





Viengabala{0}}vārsta korpuss:Vārsta korpuss ir kalts vai liets, nav -noņemams, bez korpusa skrūvēm, un tam ir viskompaktākā struktūra.Vītņots savienojums:Abi gali ir iekšēji vītņoti tiešai ieskrūvēšanai cauruļvados, kas nodrošina ērtu uzstādīšanu.

90 grādu rotācijas ieslēgšana/izslēgšana:Pilnībā atvērts vai aizvērts, pagriežot rokturi par 90 grādiem, nodrošinot ātru darbību.

Samazināta urbuma dizains:Iekšējā lodītes eja parasti ir mazāka par nominālo caurules diametru (piemēram, faktiskais urbums ir aptuveni DN20 DN25).





Modelis	Q11F (Q — lodveida vārsts, 1 — iekšējā vītne, 1 — viengabala korpuss, F — fluoroplastmasas blīvējums)
Nominālais diametrs	DN6 ~ DN100 (1/8" ~ 4")
Spiediena reitings	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Temperatūras diapazons	-20 grādi ~ 180 grādi (PTFE blīvējums)
Vārsta korpuss	Nerūsējošais tērauds 304, 316, misiņš
Zīmogs	PTFE (politetrafluoretilēns)











• Kompakts izmērs un viegls svars, piemērots šaurām telpām.
• Nav ārēju noplūdes punktu; integrētā struktūra nodrošina izcilu hermētiskumu.
• Zemas izmaksas un ekonomiska cena.
• Ātra uzstādīšana; vītņotajam savienojumam nav nepieciešama metināšana.
• Zema plūsmas pretestība; gandrīz taisna{0}}caurplūde pilnībā atvērtā stāvoklī.





1. Ieslēgts{0}}izslēgts vispārējiem līdzekļiem, piemēram, ūdenim, eļļai, gāzei, tvaikiem utt.
2. Instrumenti, gaisa kompresori, mazs aprīkojums un sadzīves/komerciālie cauruļvadi.
3. Lietojumprogrammas, kas ir jutīgas pret izmaksām un vietu, ar zemu apkopes biežumu.
